C型轨道、滑车及辅件

功能及应用领域

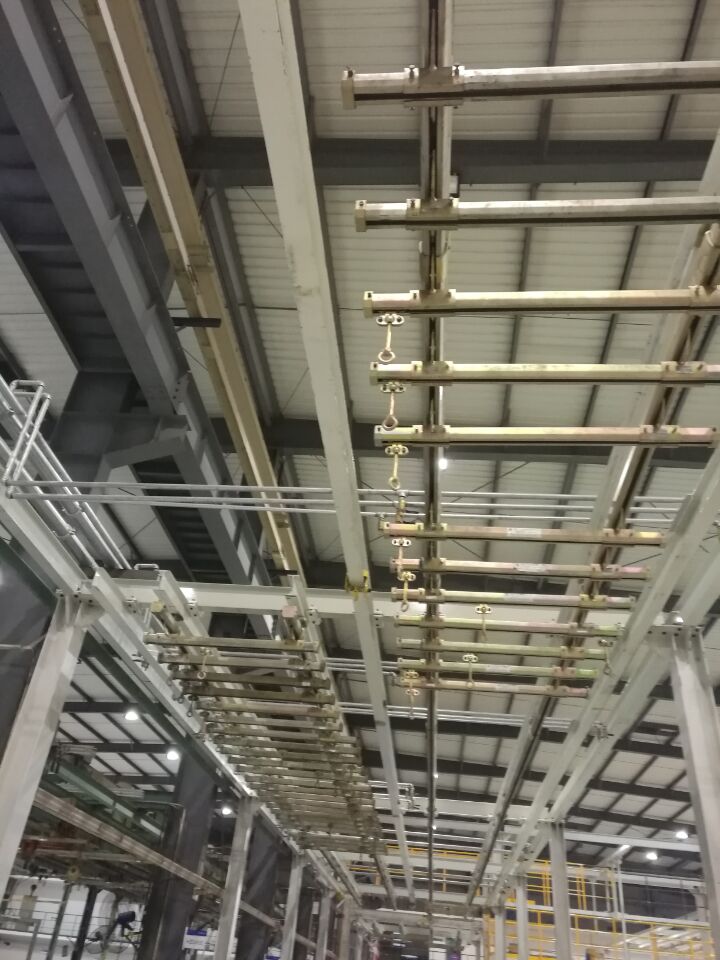

        ZT型轨道平滑装置时我公司参考外国先进工艺的同时,根据我国众多厂家实际使用情况而研制改进的一种流行轻型物料悬挂输送系统。它是以各种联接件将轨道安装在工作框架上,通过轨道内的滑车运行来实现物料的悬挂和移动。
        该滑车装置适用于汽车、家用电器、拖拉机、机械制造等行业生产流水线,特别是汽车焊接和总装线上有广泛的应用。
        ZT型轨道平移滑车装置与目前国内传统产品比较有许多突出的特点,该装置滑轨截面形状为专门设计,其截面上有两个150斜面,可以加强滑轨安装加紧。并对在滑轨中运行的滑车起上下二个定位导向作用。轨道采用优质碳素钢经特殊工艺加工而成,具有直线性好、强度高、钢性佳,耐磨性好,尺寸精确的特点。滑轨上部的钢性联接安装件即便于安装,又可以十分简便的调整滑轨水平。滑车滑轮采用特种钢段造,耐磨性好、移动平稳、顺畅、无噪音。
        ZT型轨道平移滑车装置配套我司生产的DN3系列悬挂点焊机、ZKL系列通水电缆、ZH系列气动点焊钳、zw系列弹簧平衡器,形成了完整的电阻焊工作系统,实现了成套设备配ZW置最大程度的精确性、完整性及可靠性。

规格型号

ZT-W40 表示外形尺寸为40的ZT型轨道

ZT-W65 表示外形尺寸为65的ZT型轨道

ZT-W80 表示外形尺寸为80的ZT型轨道

ZT-D80 表示相配轨道外形尺寸为80轨道的纵轨(导轮)滑车

ZT-Jπ65 表示相配轨道外形尺寸为65轨道的π型联接件

ZT-G80 表示相配轨道外形尺寸为80的工具滑车


轨道悬挂距离参数表


焊装线悬挂系统结构图

1、E型联接件     2、纵滑轨   3、纵轨导轮滑车   4、端盖     5、横滑轨 6、球铰工具滑车

7、焊钳平衡器   8、焊钳       9、板式工具滑车   10、电缆平衡器          11、吊带

12、焊机            13、焊机吊具                              14、焊机滑车              15、缓冲器

注:设计参数若有更改恕不另行通知。


轨道及附件

ZT(Ω)型轨道



ZT(Ω)型轨道



轨道端盖
安装于轨道两端,避免滑车移出轨道


 E型(Ω)轨道连接件
轨道与工字钢的连接、固定




B型轨道连接件
用于轨道与工字钢的连接与固定


π型轨道连接件
用于用于轨道与工字钢的连接与固定


T型轨道接头
用于轨道跟轨道的相互连接




缓冲器
安装于轨道两端,减轻划伤冲击力



焊机吊具
用于悬吊点焊机


滑车
ZT型标准轨道滑车是根据轨道的规格型号、承载能力和不同使用场合专门设计的,主要有工具滑车,纵轨(导轮)滑车,电缆滑车、焊机滑车等。

四轮板式工具滑车
用于物件的悬挂、移动


两轮板式工具滑车
用于物件的悬挂、移动


G5-球铰工具滑车
用于物件的悬挂、移动、旋转


纵轨(导轮)滑车
用于横梁的悬吊和移动


四轮板式电缆滑车
用于电缆及牵引链的悬吊、移动


两轮板式电缆滑车
用于电缆及牵引链的悬吊、移动


焊机滑车
用于焊机的悬吊、移动
