电缆滑线导轨HXDL-60

电缆滑线HXDL-60主要技术数据



    电缆滑轨该产品由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料,可用于户内外和接触油污的场所,具有一定的耐气候性能,与圆电缆比具有弯曲半径小,寿命长等优点。

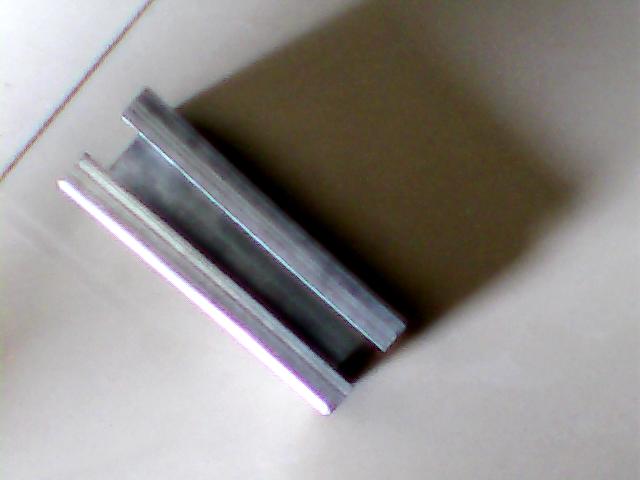

    轧道采用冷轧钢板一次冷拉成型,以确保轨道截面尺寸的精度,取代了角钢及其它导电方式的不安全,重量大,室内滑线积灰,室外结冰造成线路短咯,影响使用的缺点,更具有国内独创特点,轨道单位长度4~6m采用耦合器连接头,可依需扩展到任意长度。



   电缆滑轨该产品的工作原理见工程应用图示(1)扁平电缆的始端(接现场接线盒)固定于导轧的始端固定器上,再根据现场允许运行的空间,间隔适当的长度(1-2.5mm)依次固定在携带电缆的四轮台车上,电缆未端(接用电源)因定在最后一个小车(牵引车)上。通过拔车上的弹簧拔小车往复移动,通过电缆的拖拽(长度如超过20m应考虑原用牵引绳,使电缆免受拉力)作用,带动所有的小车在轧道中任意速度自由滑动,导轨安装简便,无需调试,且无触点接触供电等优点,安全可靠.

    1、 额定电压:AC750V以下。
    2、 每芯导线材料和截面积:橡套扁平软电缆、多股铜芯线1.5-50mm2
    3、 环境温度:-20°C~+90°C
    4、 四轮台车运行速度:<90m/min
    5、 四轮台车工作寿命:<3200h
    6、 允许最大静负荷:150kg

   其它配件数量

    其数量根据移动行车的数量,由用户统计,一般每一台行车需配件一套,每套包括:
    1、 导轨止动器:1件
    2、 导轨始端电缆固定件1件
    3、 拨车架(牵动车)1件

   订货需知

    1、 轨道长度(m)
    根据行车实际运行距离由用户统计确定,另再加存放携带四轮台车的距离。
    2、 电缆长度(m)
    实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。
    3、 四轮台车数量
    一般为轨道总长度的1/2,用户可根据允许电缆下垂空间增减四轮台车数量。
    4、 耦合连接头数量
    根据轨道总长度,超过4m轨道需配件。

    备注:
    用户根据实际需要增订配件,该产品实行三包,欢迎用户来人来函订购。我厂将竭诚为用户服务。



    工字钢电缆滑车


  GHC型系列工字钢滑车装置用于移动供电机械在移动中电缆的悬吊与移动,

已广泛应用于各类机械中。该装置具有结构坚固。移动灵活。安全可靠等优点。

    GHC型滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。

    该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,如用户采用12#、14#、16#或更大号数工字钢,可在订货时注明,本厂可成套供货。










工字钢滑车一般配置图





工字钢电缆滑车

型号 A a B I L l R 重量kg
GHC-Ⅰ10# 170 120 195 120 160 120 50 2.20
GHC-Ⅱ10# 240 135 245 120 220 135 60 5.88
GHC-Ⅲ10# 240 135 285 130 260 180 80 7.09
GHC-Ⅳ10# 320 200 315 130 300 200 95 7.33
GHC-Ⅴ10# 420 200 350 150 360 260 120 8.35





HXDL系列电缆滑线

HXDL series trailing coble

型号规格

Type & Spec

轨道截面尺寸(mm)

Track size

适配小车型号

Suitable trolley

A

B

C

D

HXDL-33

33

40

14

2.0

DTC-33

HXDL-40

40

40

14

2.0

DTC-40

HXDL-50

50

50

16

2.5

DTC-50

HXDL-60

63

63

18

4.0

DTC-60

HXDL-70

72

68

22

4.0

DTC-70

HXDL-100

100

100

35

6.0

DTC-100

注:1、轨道标准长度:4m、6m。2、轨道材料:冷轧钢板、不锈钢板

Note:1、Standard track length:4m、6m .2、track material:cold rectifing sheet、stainless steel



C型电缆滑轨滑车





电缆滑车
