电缆滑线导轨HXDL-70

一、HXDL-70电缆滑线产品特点：

该新产品主要用于意大利CMOAS公司为中国设计的卷烟生产线上，是CMOAS公司提供的关键件，在CMOAS设计的DM型分料传送装置，MCA系列贮仓式喂料机，SAM系列贮仓式喂料机，SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等烟草生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送最为理想的产品，是各起重机厂不可缺少的配套产品。该产品可完全取代CMOASS公司的产品，其产品结构形状和性能与进口产品一样，全部零件采用模具化生产。可与进口产品相互通用。也可作为设备的备用件，广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。
二、HXDL-70电缆滑线结构特点及工作原理

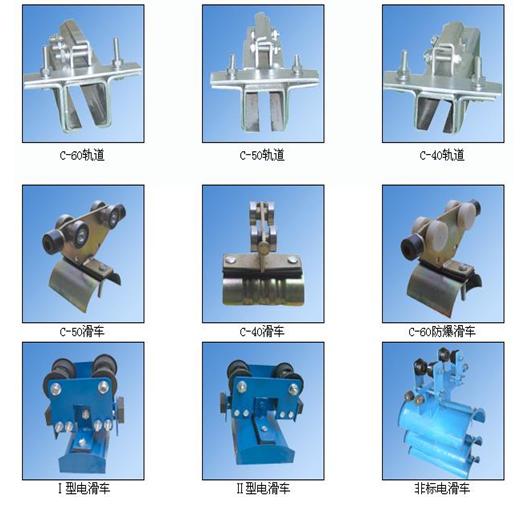

该产品由扁平电缆、携带电缆用四轮台车和导轨三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。轨道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大。室内滑线积灰，室外结冰造成线路短路，影响使用的缺点，更具有国内独创特点，轨道单位长度4—6m采用耦合器连接头，可依需扩展到任意长度。
该产品的工作原理见工程应用图示(1)扁平电缆的给端(接现场接线盒)固定于导轨的始端固定器上，再根据现场允许运行的空间。间隔适当的长度(1—2．5m)依次固定在携带电缆的四轮台车上，电缆末端(接用电源)固定在最后一个小车(牵引车)上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽(长度如超过20rTl应考虑使用牵引绳，使电缆免受拉力)作用，带动所有的小车在轨道中任意速度自由滑动，导轨安装简便，无需调式，且无触点接触供电等优点，安全可靠。
三、HXDL-70电缆滑线主要技术数据：
1．额定电压：AC750V以下。
2．每芯导线材料和截面积：橡套扁平软电缆、多股铜芯线1．5-50 mm2
3．环境温度：-20~C～+90℃ mm2

4．四轮台车运行速度：<90m／min
5．四轮台车工作寿命：<3200h
6．允许最大静负荷：150kg
四、HXDL-70电缆滑线订货须知：
1．轨道长度(m)
根据行车实际运行距离由用户统计确定，另再加存放携带四轮台车的距离。
2．电缆长度(m)
实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。
3．四轮台车数量
一般为轨道总长度的1／2，用户可根据允许电缆下垂空间增减四轮台车数量。
4．耦合连接头数量：
根据轨道总长度，超过4m轨道需配件。
五、HXDL-70电缆滑线其它配件数量
一、其数量根据移动行车的数量，由用户统计，一般每一台行车需配件一套，每套包括：
1．导轨止动器：1件
2．导轨始端电缆固定件1件
3．拨车架(牵动车)1件

图l电缆滑线示意图
1．导轨2．拔叉3．耦合器4．四轮台车5．始未端止动器
6．压线块7．扁平软电缆8_吊架9角铁支架10．首车ll、工字钢立柱

HXDL型电缆滑线导轨示意图
说明：1．轨道定尺4m单线长度超出4m-6m的可在接缝处配接耦合接头。
2．滑线导轨吊挂点间距2～2．5tuliP2～2．5m设置一只顶部支撑架。

HXDL系列电缆滑线


备注：
用户根据实际需要增订配件，该产品实行三包，欢迎用户来人来函订购。我厂将竭诚为用户服务，使电缆滑线
导轨为移动行车的馈电技术上一个新台阶，作出我们应有的努力。

第二节 YB YBF YBZ橡套扁平电缆
橡套扁平软电缆是专为用于电缆频繁弯曲场合设计制造的，如起重机械、,／5-$等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ--大类产品满足各种场合的需要。
一、技术参数
1．交流额定电压：Uo／U=450V／750V
Uo任一主导体和地之间电压有效值
U任二相导体之间电压有效值
2．使用电压： 交流系统：<1．1额定电压
直流系统：<1．5额定电压
3．线芯长期工作温度：≤650C
4．产品标准： Q／32028、AQ001—91
二、产品名称、用途

三、技术参数表
