电缆滑线导轨HXDL-50

   作为一家移动馈电-滑线指示灯 滑触线指示灯研发、生产及销售的专业企业,上海润柳电气有限公司秉承“用人品打造精品,用精品服务社会”的经营理念,赢得了广泛的认可。公司用精品服务社会 润柳“滋润”行业良心.

电缆滑线导轨HXDL-50结构特点及工作原理

    1、该套产品由扁平电缆、携带电缆用四轮台车和导轨三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。

    轨道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短路，影响使用的缺点，更具有国内独创特点，轨道单位长度4~6m采用耦合器连接头，可依需扩展到任意长度。

    2、工作原理：扁平电缆的始端（接现场接线盒）固定于导轨的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）固定在最后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，且无触点接触供电等优点，安全可靠。

    3、成套产品结构

    1）轨道

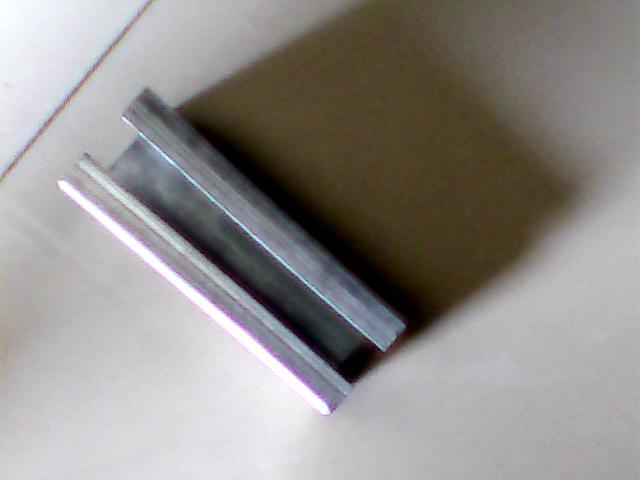

    轨道是携缆台车的载体。有直段也有半径大于500毫米的弧形段，直段单位长度4米（或6米），通过耦合器连接可以延展伸长。

电缆滑线导轨HXDL-50技术参数阐述归纳表：
